破碎錘活塞損壞的主要形式:O)工作表面劃傷;2)折斷;3)工作端部凹陷;4)工作端部凹陷的周邊發(fā)生裂紋;5）工作端部崩裂;6)微量變形，油封不起作用。

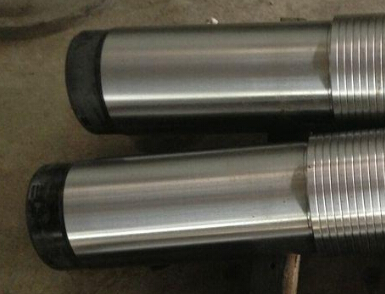

破碎錘活塞

　　活塞損壞的原因:們工作表面劃傷是由于其表面硬度低，液壓油內(nèi)混入雜質(zhì)或釬桿導(dǎo)向套(讓、下襯套)間隙過大而使導(dǎo)向套失效。后者導(dǎo)致釬桿在工作中發(fā)生傾斜，當(dāng)活塞打擊時(shí)，會(huì)產(chǎn)生徑向分力，使活塞推向一側(cè)，原有間隙消失，油膜受到破壞，在油缸和活塞表面之間形成干摩擦，結(jié)果將活塞表面劃傷。婦活塞折斷可能是由于材料在鍛造或熱處理當(dāng)中產(chǎn)生裂紋，在交變應(yīng)力的作用下，裂紋擴(kuò)大直至折斷。幻工作表面陰陷且周邊產(chǎn)生裂紋及崩裂的內(nèi)在原因是采用滲碳處理的低合金鋼活塞，通過大最的調(diào)查發(fā)現(xiàn)，這種材料的活塞在因沖擊凹隋、裂紋、崩裂而失效中占多數(shù)。通過多年的實(shí)踐和技術(shù)探討，發(fā)現(xiàn)活塞打擊部位和釬桿被打擊部位應(yīng)選擇合適的硬度，且二者應(yīng)保持適當(dāng)?shù)牟钪?。引微星變形及油封不起作用是由于鋼材質(zhì)量差，熱處理不好，使用一段時(shí)間后，易產(chǎn)生微星變形。
