(1)該機工作部分采用氮?dú)庖簤郝?lián)合作用式液壓錘.在活塞頂部設置一個氮?dú)馐?，充氣壓力?.6一1.OMPa，活塞的回程運動是靠液壓作用實現的，而沖程運動是靠液壓力和氮?dú)馀蛎浟β?lián)合作用。

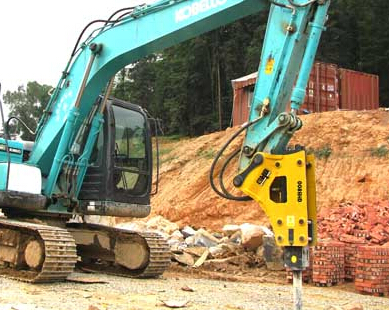

破碎錘釬桿

　　(2)連接方式采用頂裝式錘體結構，通過連接座將錘體與二臂、連桿鉸接在一起，使錘體的旋轉更加靈活，保證作業過程中能有最佳的幾何角度，有利于釬桿的控制、定位，使釬桿始終與被打擊面在保持直角的狀態下進行打擊，以提高破碎效率。
　　(3)錘體的旋轉運動是通過鉸鏈四桿機構中的雙搖桿機構實現的(見圖1)。連接座2(與液壓錘用螺栓連接成一體)與連桿4為連架桿，連桿3、二臂為機架。反錘油缸帶動連桿4擺動時，另一搖桿(液壓錘)隨之?dāng)[動，完成0一150度的旋轉，以適應不同的作業角度。
　　(4)該機工作機構的液壓系統原理見圖2。由齒輪油泵、多路換向閥(包括動臂滑閥、轉臂滑閥、反錘滑閥和液壓錘滑閥等)、大臂油缸、轉臂油缸、反錘油缸和破碎錘油缸等組成。
